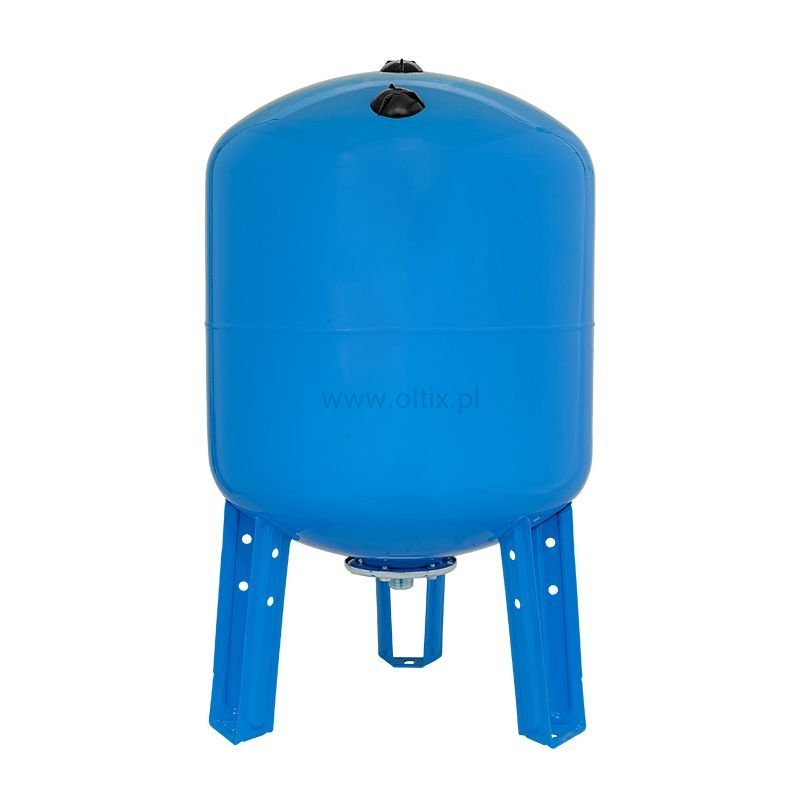

Zbiornik hydroforowy 100L PIONOWY AQUASYSTEM PION WŁOSKI

ZBIORNIK 100L 1" PION AQUASYSTEM

Zbiornik przeponowy poziomy 100 l. do zimnej wody pozwala na wykorzystanie go wszędzie tam gdzie jest mniej powierzchni. Zbiornik łączy się pompą za pomocą gwintowanego króćca znajdującego się w jego dolnej części. Przy doborze wielkości zbiornika należy wziąć pod uwagę że dostępna ilość wody między wyłączeniem pompy a jej ponownym włączeniem to około 1/3 jego pojemności. Parametr ten związany jest z tym że w zbiorniku znajduje sie tzw. poduszka powietrzna która powoduje że zbiornik nie jest napełniany wodą w całej swojej objętości a dodatkowo pompa włącza się przy określonym na wyłączniku ciśnieniu co z kolei powoduje że woda ze zbiornika nie jest wypuszczona do zera.

W zbiorniku zastosowano elastyczną przeponę, która rozdziela przestrzeń w zbiorniku na dwie części. W przeponie magazynowana jest woda. Między przeponą a ściankami zbiornika wtłoczone jest powietrze pod ciśnieniem.

Zbiorniki o pojemności 100,150,200,300,500L zarówno poziome jak i pionowe są wyposażone w dodatkowy otwór technologiczny. Można go wykorzystać do zamontowania manometru, który będzie mierzył ciśnienie cieczy w zbiorniku. Otwór ten znajduje się po przeciwnej stronie otworu wlotowego. Przed napełnieniem zbiornika wodą należy otwór ten zaślepić odpowiednim korkiem, ewentualnie wkręcić manometr.

Opis

Króciec tłoczny 1"

Pojemność zbiornika [ l ] 100

Zakres temp. pracy [ ⁰ C] -10/100

Pozycja w pracy Pion

Ciśnienie robocze max [bar] 10
