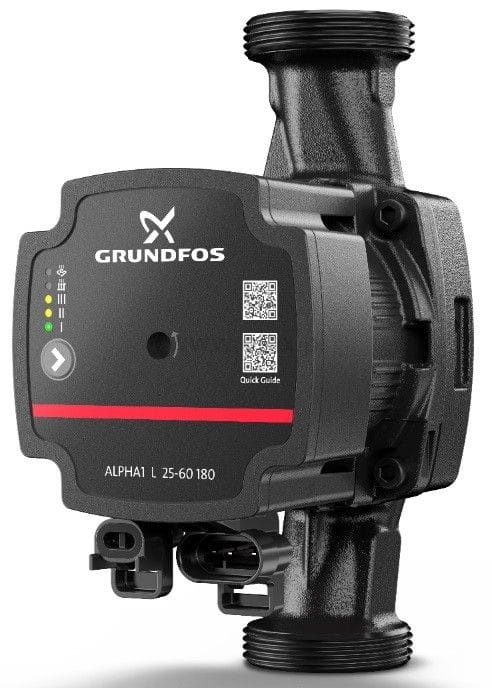

Grundfos Pompa obiegowa cyrkulacyjna Alpha1 L 25/60 180

POMPA OBIEGOWA  ALPHA1 L 25-60 180

ALPHA1 L to wysokowydajna pompa obiegowa przeznaczona do instalacji grzewczych. Pompa może być stosowana jako samodzielna jednostka lub może być zintegrowana z istniejącą instalacją jako zamiennik lub nowa instalacja grzewcza.

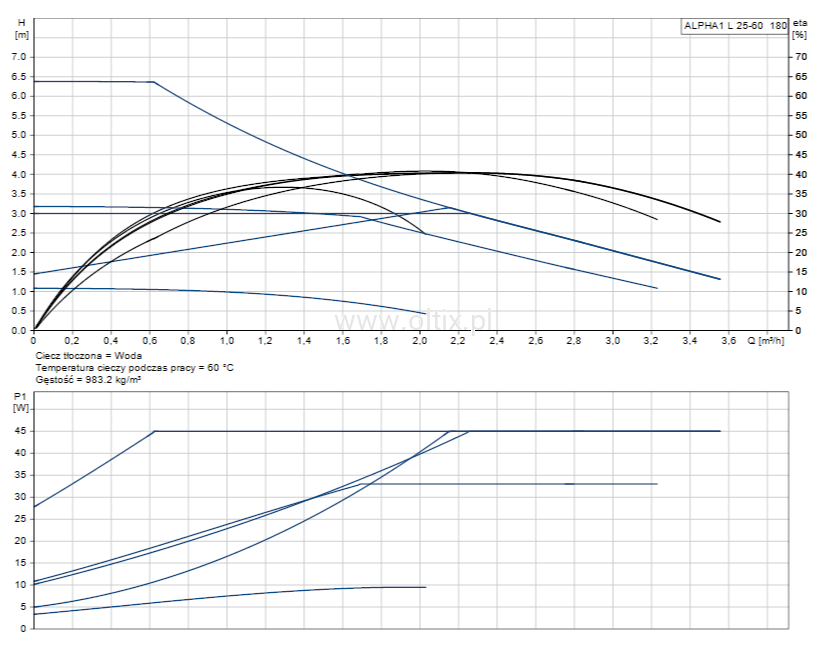

Dane techniczne:

• Przepływ znamionowy: 1.94 m³/h
• Wysokość podnoszenia: 3.28 m
• Maks. wysokość podnoszenia: 60 dm
• Klasa TF: 95
• Zatwierdzenia: VDE,CE,EAC,SEPRO
• Model: C

Materiał:

• Korpus pompy: Żeliwo szare
• Obudowa pompy: EN 1561 EN-GJL-150
• Korpus pompy: ASTM A48-150B
• Wirnik: Composite
• Wirnik nominalny: PES+30% GF

Instalacja:

• Zakres temperatury otoczenia: 0 .. 55 °C
• Maksymalne ciśnienie pracy: 10 bar
• Rodzaj przyłącza: G
• Rozmiar połączenia: 1 1/2 inch
• Ciśnienie znamionowe do podłączenia: PN 10

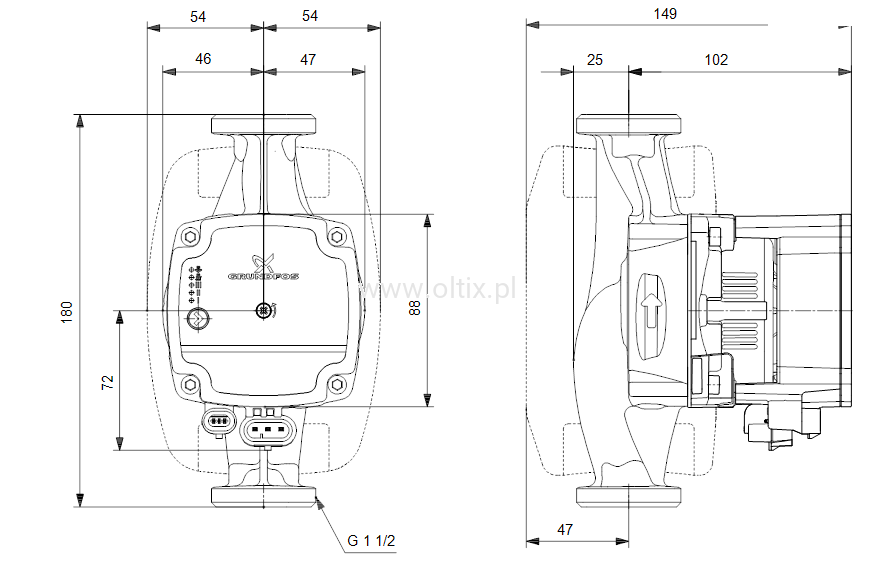

• Długość montażowa: 180 mm

Ciecz:

• Czynnik tloczony: Woda
• Zakres temperatury cieczy: 2 .. 95 °C
• Temperatura cieczy podczas pracy: 60 °C
• Gęstość: 983.2 kg/m³

Dane elektryczne:

• Min. moc wejściowa P1: 4 W
• Pobór mocy P1: 45 W
• Częstotliwość podstawowa: 50 / 60 Hz
• Napięcie znamionowe: 1 x 230 V
• Max. zużycie prądu: 0.05 .. 0.42 A
• Rodzaj ochrony (IEC 34-5): X4D
• Klasa izolacji (IEC 85): F
• Wbudowana ochrona silnika: żaden
• Zabezpieczenie termiczne: ELEC

Grundfos ALPHA1 L 25-60 180 to wysokowydajna pompa cyrkulacyjna z silnikiem z magnesami trwałymi (technologia ECM).

Pompa posiada trzy tryby sterowania; tryb grzania grzejnika, tryb ogrzewania podłogowego i stała krzywa / stała prędkość.

Ponadto prędkość można kontrolować za pomocą niskonapięciowego sygnału PWM (Pulse Width Modulation).

Pompa ma ceramiczny wałek i łożyska poprzeczne, łożysko węglowe, wirnik ze stali nierdzewnej, płytkę łożyska i okładzinę wirnika, wirnik kompozytowy, które przyczyniają się do długiej żywotności, a pompa sam się odpowietrza, co ułatwia rozruch a także prosty wybór trybu sterowania.

Kompaktowa konstrukcja z głowicą pompy ze zintegrowanym panelem sterowania i panelem sterowania pasuje do większości typowych instalacji oraz kotłów.

Pompa i silnik stanowią integralną całość bez uszczelnienia wału. Pompa ma konstrukcję mokro-runner. Oznacza to, że łożyska są smarowane przez pompowaną ciecz. Te konstrukcje zapewniają bezobsługową pracę.

Obudowa pompy wykonana jest z żeliwa i jest elektropowielona, aby poprawić odporność na korozję.

Silnik jest silnikiem synchronicznym z wirnikiem z magnesami stałymi i kompaktowym stojanem. Sterownik pompy jest wbudowany w skrzynkę sterującą, która jest przymocowana do obudowy stojana i podłączona do stojana za pomocą zaślepki. Funkcje ALPHA1 L

• Trzy stałe krzywe / stała prędkość.
• Tryb grzania grzejnika.
• Tryb ogrzewania podłogowego.
• Profil PWM do zastosowań grzewczych (profil A). Sygnał PWM jest metodą generowania sygnału analogowego za pomocą źródła cyfrowego.
• Zoptymalizowany energetycznie, zgodny z dyrektywą ErP
• Odblokowanie śruby, dostępnej z przodu skrzynki sterowniczej.
• Działa niezawodnie i wydajnie nawet w najbardziej wymagających warunkach

Uwaga!

Pompa sprzedawana w opakowaniu zastępczym.
